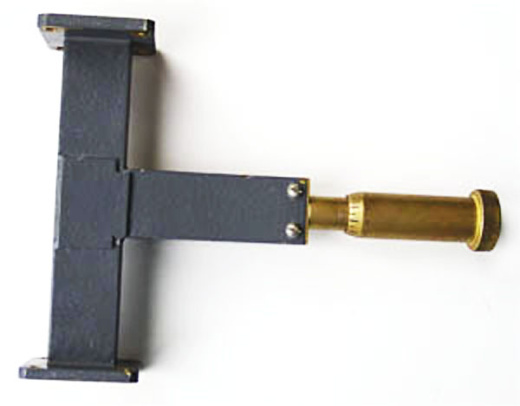

Волноводный полосовой перестраиваемый фильтр X-диапазона

Характеристики

Область применения

—

измерение несущей частоты и спектральных характеристик мощных импульсов СВЧ-излучения.

Масса

—

не более 0,45

Размеры

—

210x130x42 мм

Контакты

—

Институт сильноточной электроники СО РАН, (ИСЭ СО РАН)
634055, г. Томск, пр. Академический 2/3
РОСТОВ Владислав Владимирович
главный научный сотрудник отдела физической электроники,
доктор физ.-мат. наук
vv.rostov@hcei.ru
8 (3822) 491641

Описание
Дополнительно

Волноводный полосовой перестраиваемый фильтр предназначен для измерения несущей частоты и спектральных характеристик мощных импульсов СВЧ-излучения. Конструкция фильтра включает основной волновод, имеющий входной и выходной фланцы, а также резонансный волновод. Резонансный волновод погружен вовнутрь основного волновода перпендикулярно на некоторую глубину, определяющую ширину инструментального контура (разрешение) фильтра. Резонансный волновод содержит перемещаемый с помощью микровинта короткозамыкающий поршень. Положение поршня внутри резонансного волновода определяет центральную частоту полосы пропускания фильтра.

Технические характеристики

Рабочий диапазон	9–11 ГГц
Полоса пропускания в рабочем диапазоне
Полоса пропускания в рабочем диапазоне на половине высоты инструментального контура	70–160 МГц
Проходное затухание в рабочем диапазоне	0,5–1 дБ
Габаритные размеры	210x130x42 мм
Масса фильтра	не более 450 г
