Волноводная приемная антенна
Характеристики
Область применения
—
прием мощных импульсов СВЧ-излучения
Масса
—
до 0,15
Размеры
—
не более 42x42x115 мм
Контакты
—
Институт сильноточной электроники СО РАН (ИСЭ СО РАН),
634055, г. Томск, пр. Академический 2/3
РОСТОВ Владислав Владимирович
главный научный сотрудник отдела физической электроники,
доктор физ.-мат. наук
vv.rostov@hcei.ru
8 (3822) 491641
634055, г. Томск, пр. Академический 2/3
РОСТОВ Владислав Владимирович
главный научный сотрудник отдела физической электроники,
доктор физ.-мат. наук
vv.rostov@hcei.ru
8 (3822) 491641

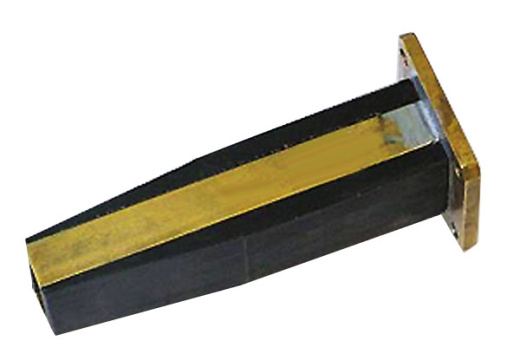

Волноводная приемная антенна
#PROP_TITLE#
—
#PROP_VALUE#
Волноводная приемная антенна предназначена для приема мощных импульсов СВЧ-излучения. Антенна разработана на основе стандартного волновода сечением 23×10 мм. Снаружи волновода на широких стенках укреплены клинья из радиопоглощающего материала для уменьшения зависимости эффективной поглощающей поверхности антенны от частоты.
Технические характеристики антенны
| 1. | Рабочий диапазон | 9–11 ГГц |
| 2. | Входная пиковая мощность СВЧ-излучения | до 100 кВт |
| 3. | Эффективная поверхность в рабочем диапазоне | 2,8–3,7 см2 |
| 4. | КСВ антенны со стороны выходного фланца в рабочем диапазоне | не более 2 |
| 5. | Масса антенны | не превышает 150 г |
| 6. | Размеры антенны | не более 42x42x115 мм |
