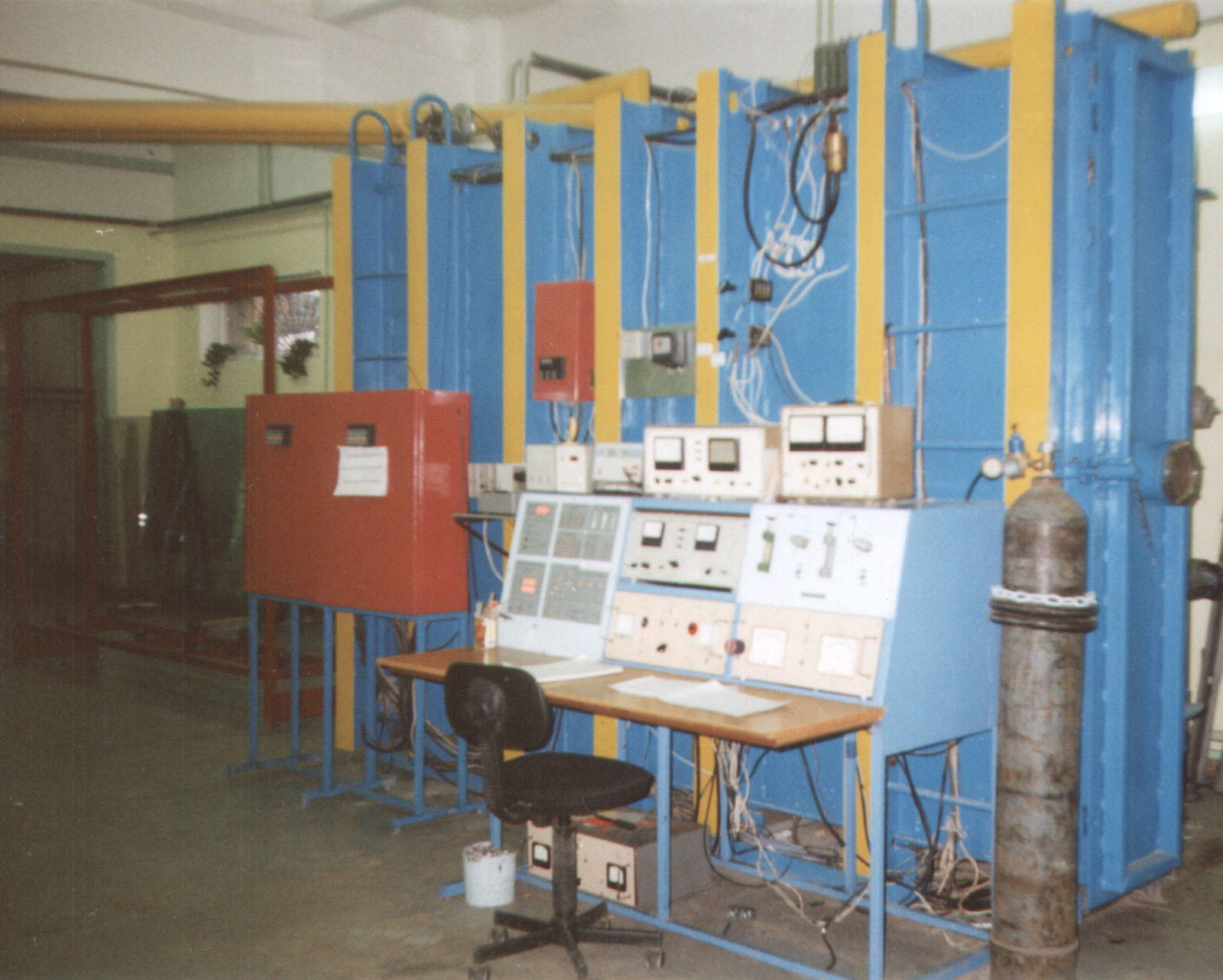

Вакуумная напылительная установка «Внук-3»
Характеристики
Потребляемая мощность
—
от 35 кВт (средняя) до 90 кВт (максимальная)
Область применения
—
нанесение спектрально-селективных (теплосберегающих и солнцезащитных) покрытий, декоративных и зеркальных покрытий на архитектурные стекла
Размеры
—
3,5 х 2,5 х 1,7 м
Контакты
—
Ковшаров Николай Федорович
заведующий конструкторским отделом, к.т.н.
Тел.: 8 (3822) 492611
Соловьев Андрей Александрович
заведующий лабораторией прикладной электроники, к.т.н.
Тел.: 8 (3822) 491651
E-mail: aa.solovyov@hcei.ru
заведующий конструкторским отделом, к.т.н.
Тел.: 8 (3822) 492611
Соловьев Андрей Александрович
заведующий лабораторией прикладной электроники, к.т.н.
Тел.: 8 (3822) 491651
E-mail: aa.solovyov@hcei.ru
Вакуумная напылительная установка «Внук-3»
#PROP_TITLE#
—
#PROP_VALUE#
Назначение
Предназначена для нанесения спектрально - селективных (теплосберегающих и солнцезащитных) покрытий, декоративных и зеркальных покрытий на архитектурные стекла с размерами до 1,6 х 2,3 м2. Нанесение покрытия производится с помощью магнетронных распылительных систем одновременно на два стекла.
Комплект поставки
- Вакуумная камера с манипулятором
- Магнетронные распылительные системы - 3 шт.
- Система ионно - плазменной очистки
- Источники питания - 2 шт.
- Система вакуумной откачки
- Автоматизированная система управления
- Технология нанесения покрытий
Технические характеристики
|
Габариты: — длина — высота — ширина |
3,5 м 2,5 м 1,7 м |
| Общая площадь под установку | 200 м2 |
| Расход воды за рабочий цикл | 1,5 м3 |
| Средняя потребляемая мощность | 35 кВт |
| Максимальная потребляемая мощность | 90 кВт |
| Количество изделий, обрабатываемых за один цикл | 2 шт. 280х160 см2 |
| Средняя длительность рабочего цикла | 75 мин. |
| Виды продукции: | |
| Тонированное архитектурное стекло | |
| - материал полупрозрачного покрытия | титан, нержавеющая сталь |
| - неоднородность прозрачности покрытия | ±5 % |
| Зеркала | |
| - материал отражающего покрытия | титан, алюминий, нержавеющая сталь |
| Архитектурное стекло со спектрально-селективным покрытием для использования в стеклопакетах | |
| - материал функционального слоя | серебро |
| - прозрачность покрытия в видимом диапазоне | не менее 75 % |
| - коэффициент излучения в ИК диапазоне (9.8 мкм) | не более 0.1 |
| Объем выпускаемой продукции за месяц (при трехсменной работе): | |
| Тонированные архитектурные стекла и зеркала | 4 000 м2 |
| Стекло со спектрально-селективным покрытием | 2 500 м2 |
Вместе с установкой Заказчику передается необходимая для него технология. Проводится обязательное обучение обслуживающего персонала.
По желанию Заказчика установки могут быть оснащены различным оборудованием в зависимости от их производительности и требований к планируемой к выпуску продукции.
Институт гарантирует поставку установки в течение 9 месяцев с момента проведения авансового платежа.
