Значительная доля тепла, расходуемого на обогрев зданий, теряется в виде теплового излучения через стёкла. Устранение этого канала потерь тепла достигается при использовании теплосберегающих стёкол, отражающих тепловое (инфракрасное) излучение и пропускающих видимое излучение.
Предлагается технология производства теплосберегающих стекол с низкоэмиссионным покрытием. Покрытие имеет структуру оксид - металл - оксид. Материал функционального (металлического) слоя - серебро, или медь. Спектральное селективное покрытие имеет низкий коэффициент эмиссии в инфракрасной (тепловой) области спектра, что значительно уменьшает теплопотери через стекло. Покрытие имеет высокую адгезию к стеклу, экологически безопасно. Спектры пропускания теплосберегающих стекол с медным и серебряным функциональным слоем в видимом диапазоне приведены на рис. 1.

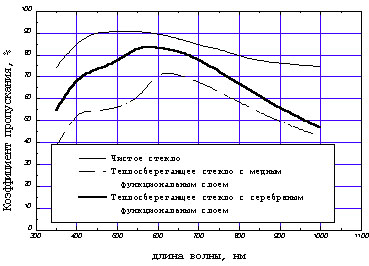

Рис. 1. Спектры пропускания теплосберегающих стекол с медным и серебряным функциональным слоем в видимом диапазоне
Теплосберегающее стекло с серебряным слоем имеет прозрачность в видимом диапазоне около 80% и может иметь слабый оттенок от фиолетового до зеленого. Прозрачность стекла с медным слоем составляет 60-70%. Стекло имеет заметный красный оттенок.
Коэффициенты отражения теплосберегающих стекол в инфракрасном (тепловом) диапазоне приведены на рис. 2.

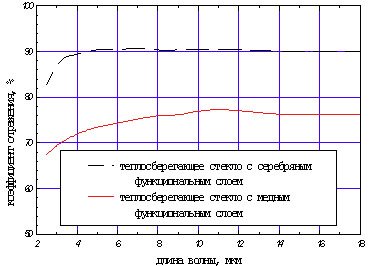

Рис. 2. Коэффициенты отражения теплосберегающих стекол в инфракрасном (тепловом) диапазоне
Коэффициент отражения серебряного функционального слоя составляет около 90%, т.е. эмиссионная способность поверхности равна 0.1. Коэффициент отражения медного функционального слоя составляет около 75%, т.е. эмиссионная способность поверхности равна 0.25.
Стекло теплосберегающее с защитным слоем (СНТЗ, ТУ 5911 - 001 - 05160369 -99) по разработанной в ИСЭ СО РАН технологии уже выпускается несколькими предприятиями.
СНТ3 предназначено для использования в стеклопакетах по ГОСТ 24866-99. Размер стекла до 2,3 x 1,6 м2.
Материал функционального слоя — серебро.
Сравнительные характеристики стеклопакетов с обычными и теплосберегающими стеклами
|
Толщина конструкции |
СОЛНЕЧНЫЙ СВЕТ |
СОЛНЕЧНОЕ ТЕПЛО |
Приведенное сопротивление теплопередаче стеклопакета |
|
|---|---|---|---|---|
|
Пропускание |
Пропускание |
Отражение |
||
|
Однокамерный стеклопакет из обычных стекол |
||||
|
4+12+4 мм |
80% |
70% |
13% |
0.36 м2С0/Вт |
|
Двухкамерный стеклопакет из обычных стекол |
||||
|
4+12+4+12+4 мм |
72 % |
64% |
15% |
0.55—0.58 м2С0/Вт |
|
Двухкамерный стеклопакет с воздушным заполнением ЧИСТОЕ СТЕКЛО + СНТЗ + ЧИСТОЕ СТЕКЛО |
||||
|
4+6+4+6+4 |
65% |
52% |
18% |
0.68—0.70м2С0/Вт |
|
Двухкамерный стеклопакет с аргоновым заполнением ЧИСТОЕ СТЕКЛО + СНТЗ + ЧИСТОЕ СТЕКЛО |
||||
|
4+6+4+6+4 |
65% |
52% |
18% |
0.84—0.86м2С0/Вт |
