Калориметр предназначен для измерения энергии мощных нано- и микросекундных импульсов СВЧ-излучения X-диапазона в соответствии с нижеприведенными характеристиками. Действие калориметра основано на расширении рабочей жидкости при поглощении в ней СВЧ-энергии. Одновременно с измерением энергии возможна регистрация формы СВЧ-импульса с помощью детектора, подключаемого к выходному отверстию связи калориметра. При использовании калиброванного детектора возможна оценка пиковой мощности по известному коэффициенту передачи с входа калориметра на выход.

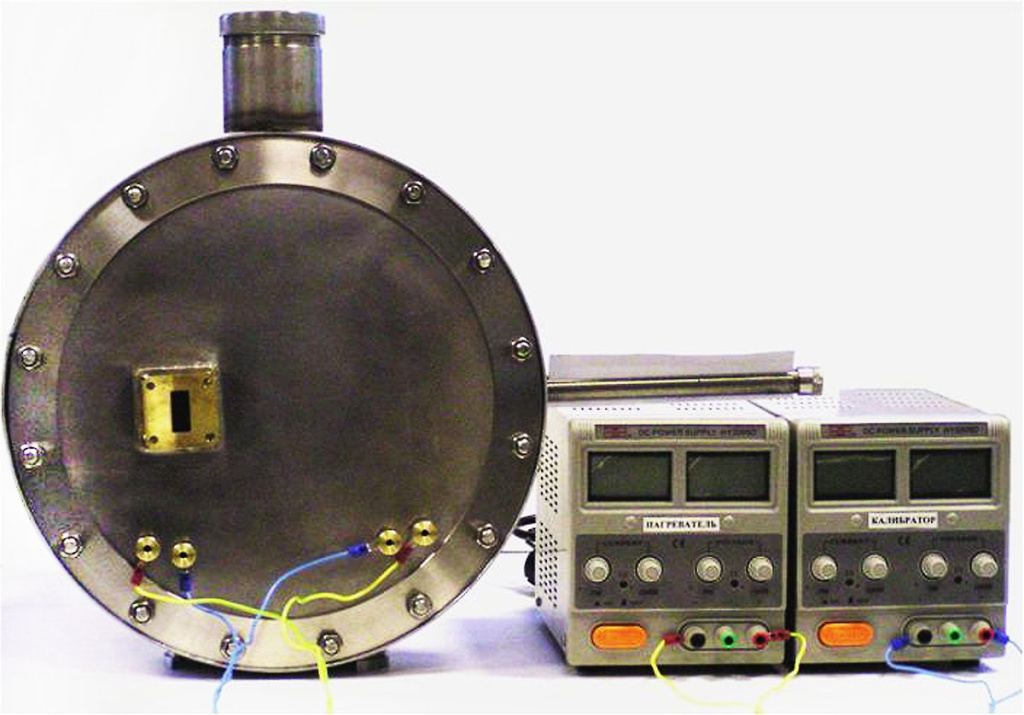

В состав калориметра входят поглощающая СВЧ-нагрузка, видеокамера, телевизор, источник питания видеокамеры и телевизора, источник подогрева рабочей жидкости в объеме измерительного блока, источник электрического импульса калибровки калориметра и набор соединительных кабелей.
Управление предварительным прогревом рабочей жидкости в поглощающей нагрузке, а также установка калориметра на "нуль" при калибровке и измерении энергии СВЧ-излучения выполняется в ручном режиме. Регистрация выходного сигнала - визуальная с помощью телекамеры и телевизора. Калориметр - вакуумированный и подключается к выходному волноводу СВЧ-генератора.
Технические характеристики
| Рабочий диапазон | 9–11 Гц |
| Максимальная пиковая мощность СВЧ-излучения | 2 ГВт |
| Максимальная измеряемая энергия СВЧ-импульсов | 190 Дж |
| Минимальная измеряемая энергия СВЧ-импульсов | 10 Дж |
| Рабочая жидкость | на основе этилового спирта |
| Коэффициент отражения СВЧ-излучения от поглощающей нагрузки в рабочем диапазоне | не более –15 дБ |
| Погрешность измерения СВЧ-энергии |
не более ±20% при минимальной измеряемой энергии и не более ±10% при максимальной измеряемой энергии. |
| Режим работы | однократные и повторяющиеся импульсы |
| Длительность единичного измерения энергии СВЧ-излучения | не более 10 с |
| Габаритные размеры СВЧ-поглощающей нагрузки калориметра | 390х500х570 мм |
| Объем рабочей жидкости в поглощающей нагрузке калориметра | 1,3 л |
| Масса СВЧ поглощающей нагрузки калориметра, заполненной рабочей жидкостью | не более 15 кг |
| Габаритные размеры калибратора и подогревателя | 290х155х135 мм |
| Масса калибратора и подогревателя | не более 4,6 кг |
| Питание калориметра от сети переменного тока | 50 Гц, 220 В |
| Потребляемая мощность | не более 10 Вт |
| По согласованию с заказчиком возможна корректировка характеристик калориметра. | |
