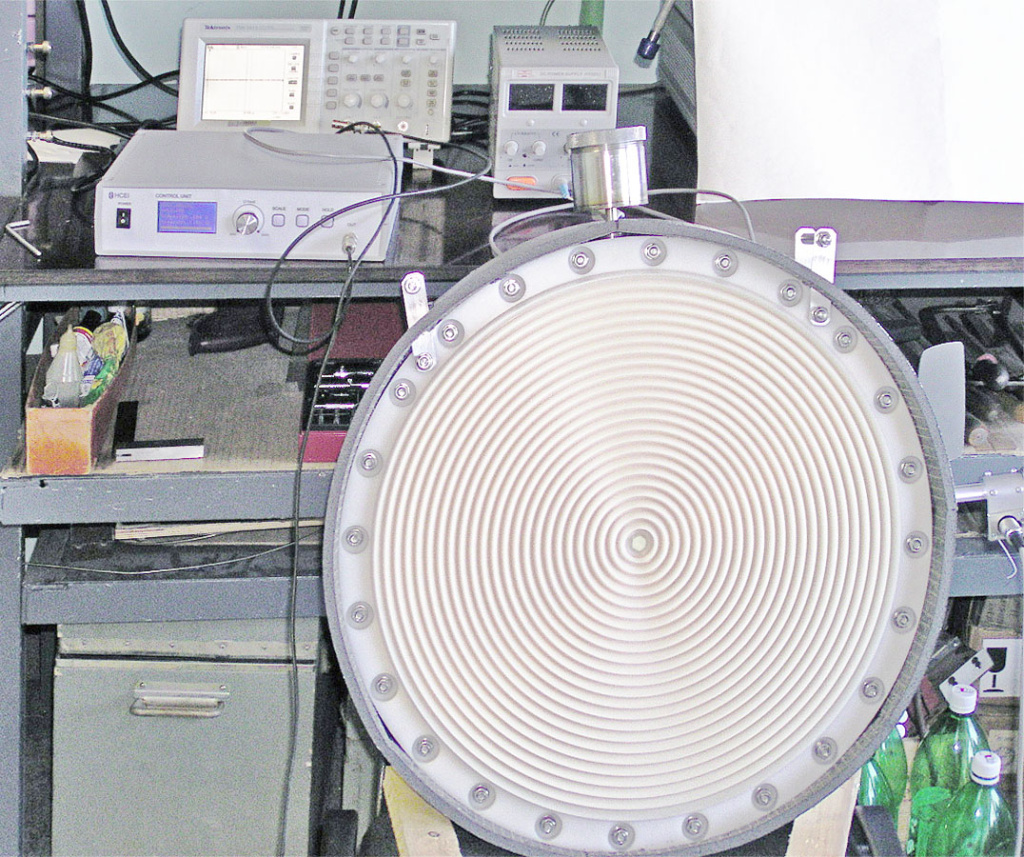

Калориметр предназначен для измерения энергии мощных нано- и микросекундных импульсов СВЧ-излучения X-диапазона в соответствии с нижеприведенными характеристиками. Калориметр состоит из плоской широкоапертурной поглощающей СВЧ-нагрузки, блока контроля и регистрации, калибратора и набора соединяющих кабелей. Действие калориметра основано на расширении рабочей жидкости, заполняющей поглощающую нагрузку, при поглощении в ней энергии СВЧ-импульсов. Нагрузка подвешивается перед раскрывом передающей антенны СВЧ-генератора. Блок контроля и регистрации обеспечивает предварительный прогрев объема поглощающей нагрузки в автоматическом режиме, а также установку калориметра на нуль в режиме калибровки и измерения энергии СВЧ-излучения. Регистрация выходного сигнала - осциллографическая.
Технические характеристики
| Рабочий диапазон | 7–10 Гц |
| Рабочая жидкость | на основе этилового спирта |
| Максимальная пиковая мощность | 2 ГВт |
| Максимальная измеряемая энергия СВЧ-импульсов | 500 Дж |
| Минимальная измеряемая энергия СВЧ-импульсов | 5 Дж |
| Режим работы | однократные и повторяющиеся импульсы |
| Длительность единичного измерения энергии СВЧ-излучения | не более 10 с |
| Пределы измеряемой СВЧ-энергии | 5–30 Дж, 30–150 Дж, 150–500 Дж |
|
Ошибка измерения СВЧ-энергии: в диапазоне 1–30 Дж в диапазоне выше 30–500 Дж |
± 10 % ± 5 % |
|
Коэффициент отражения СВЧ-излучения от поглощающей нагрузки калориметра |
не более 15 дБ |
|
Масса поглощающей нагрузки калориметра, заполненной рабочей жидкостью |
не более 23 кг |
|
Объем рабочей жидкости в поглощающей нагрузке калориметра |
7 л |
|
Габаритные размеры поглощающей нагрузки калориметра без теплоизолирующего покрытия |
715×680×120 мм |
| Габаритные размеры блока контроля и регистрации | 300x200x85 мм |
| Масса блока контроля и регистрации | не более 2,05 кг |
| Габаритные размеры калибратора | 290x155x135 мм |
| Масса калибратора | не более 4,6 кг |
| Питание калориметра от сети переменного тока | 50 Гц, 220 В |
| Потребляемая мощность | не более 100 Вт |
|
По согласованию с заказчиком возможно изготовление калориметров S- и L-диапазонов и уточнение характеристик изделий. |
