СВЧ-детектор

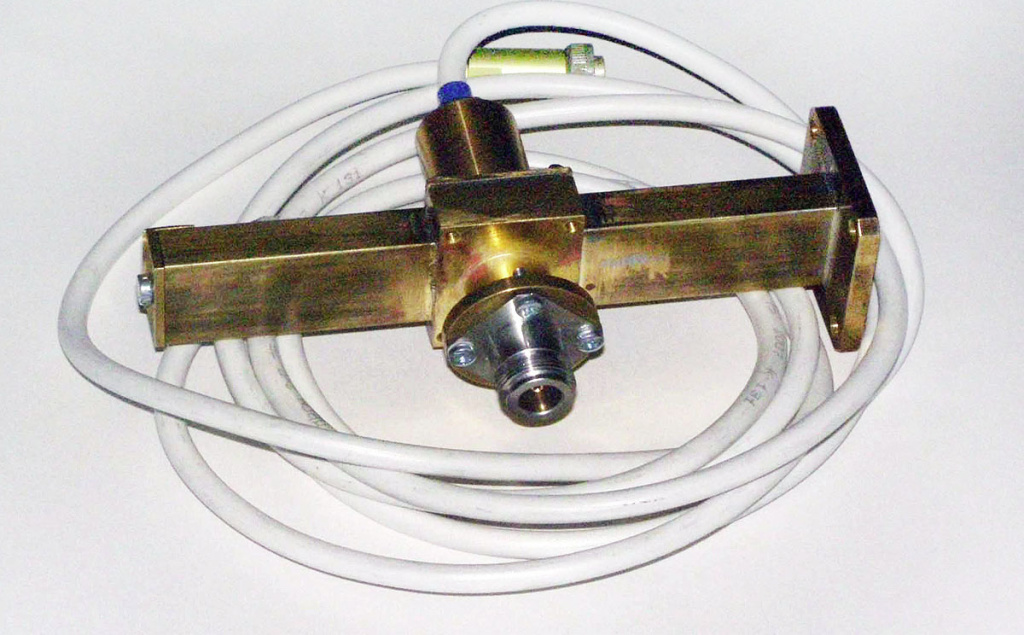

Детектор разработан на основе отрезка стандартного волновода сечением 23×10 мм с использованием термоэмиссионного диода 6Д16Д и предназначен для регистрации наносекундных СВЧ-импульсов в диапазоне частот от 8 до 12 ГГц с пиковой мощностью не более 60 кВт.

• Калибровка детектора может быть выполнена в диапазоне 9,15 до 10,1 ГГц.
• Основная погрешность калибровки детектора не более ±20%.
• КСВ входа детектора в диапазоне 9—11 ГГц не более 1,6.
• Габаритные размеры детектора не более 150×130×45 мм.
• Масса детектора без источника питания не более 550 г.
• В состав детектора входит стабилизированный источник накала диода.

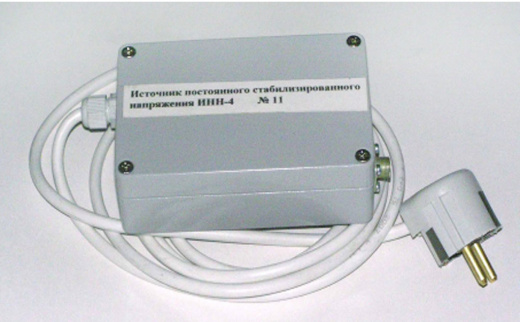

Источник обеспечивает стабилизированное выходное напряжение на 6.25 + 0.05 В при максимальном токе до 0.5 A и питается от сети переменного тока 50 Гц напряжением 220 В. Потребляемая мощность не более 10 Вт. Габаритные размеры источника питания не более 40×80×160 мм. Масса не более 700 г.
