Мощный релятивистский импульсно-периодический микроволновый генератор

Характеристики

Потребляемая мощность

—

5 кВт (в режиме разовых импульсов), 15 кВт (в пачечном режиме), 50 кВт (в непрерывном режиме)

Область применения

—

стационарная лабораторная установка , мобильная передвижная установка

Контакты

—

Институт сильноточной электроники СО РАН (ИСЭ СО РАН)
634055, г. Томск, пр. Академический 2/3
РОСТОВ Владислав Владимирович
главный научный сотрудник отдела физической электроники,
доктор физ.-мат. наук
vv.rostov@hcei.ru
+8 3822 491641

Описание
Дополнительно

НАЗНАЧЕНИЕ

Микроволновый генератор представляет собой релятивистскую лампу обратной волны с наносекундным электронным пучком, создаваемым сильноточным импульсно-периодическим ускорителем "СИНУС".

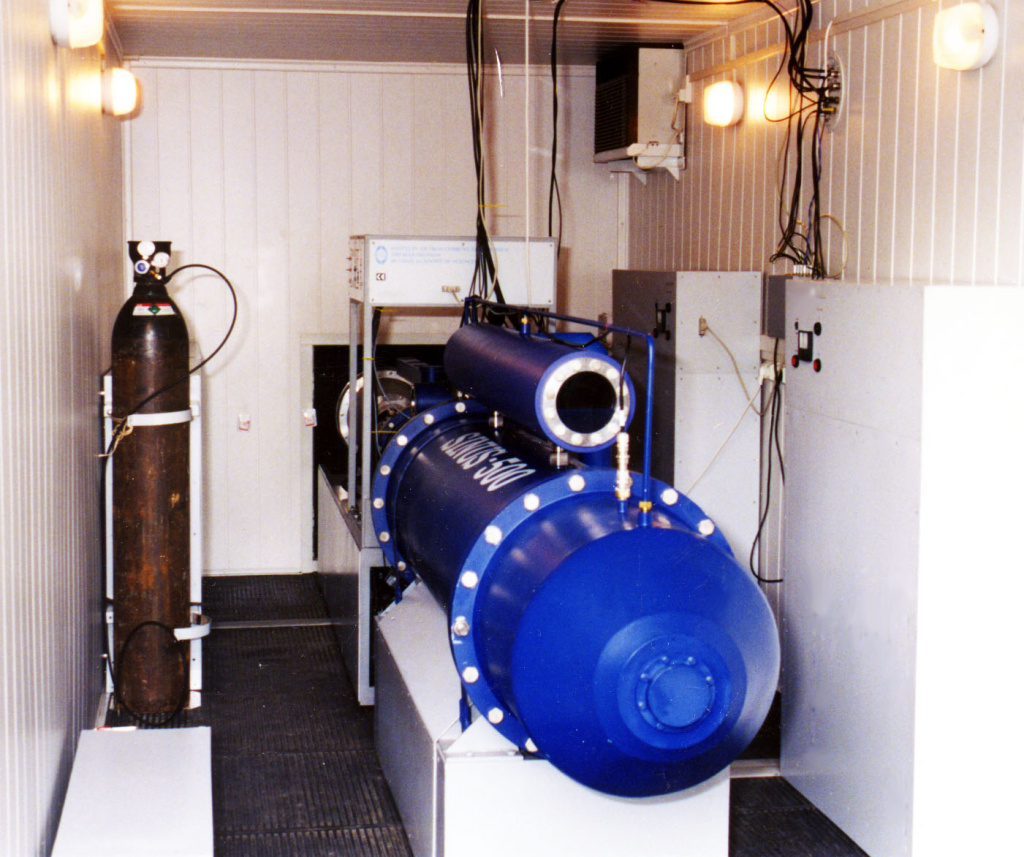

Микроволновый генератор может быть использован как стационарная лабораторная установка или как мобильная передвижная установка. В передвижном варианте СВЧ-генератор может быть установлен в стандартном транспортном 25-тонном контейнере с размерами 6 х 2,5 х 2,1 м.

ПАРАМЕТРЫ СВЧ-ГЕНЕРАТОРА

Длина волны	~ 3 см
Импульсная мощность	~ 500 МВт
Длительность импульсов	~ 15 нс
Структура выходного излучения	гауссов пучок, либо другая по требованию заказчика
Частота следования импульсов	до 200 Гц

РЕЖИМЫ РАБОТЫ ГЕНЕРАТОРА

1.	Режим разовых импульсов
2.	Пачечный режим: частота следования импульсов до 200 Гц, длительность пачки импульсов 1 с, время между пачками 3 минуты.
3.	Непрерывный режим: частота следования импульсов до 200 Гц, время непрерывной работы 1 час
4.	Потребляемая мощность:
	в режиме разовых импульсов в пачечном режиме в непрерывном режиме	5 кВт 15 кВт 50 кВт

Управление установкой осуществляется электронным способом.

Платы управления выполнены в стандарте PC.

Программное обеспечение разработано в среде Windows.
